| 電氣接口 |
4.5 V ... 30 V, TTL/HTL 通用 1) 2) |
| 開機初始化時間 |
< 5 ms 3) |

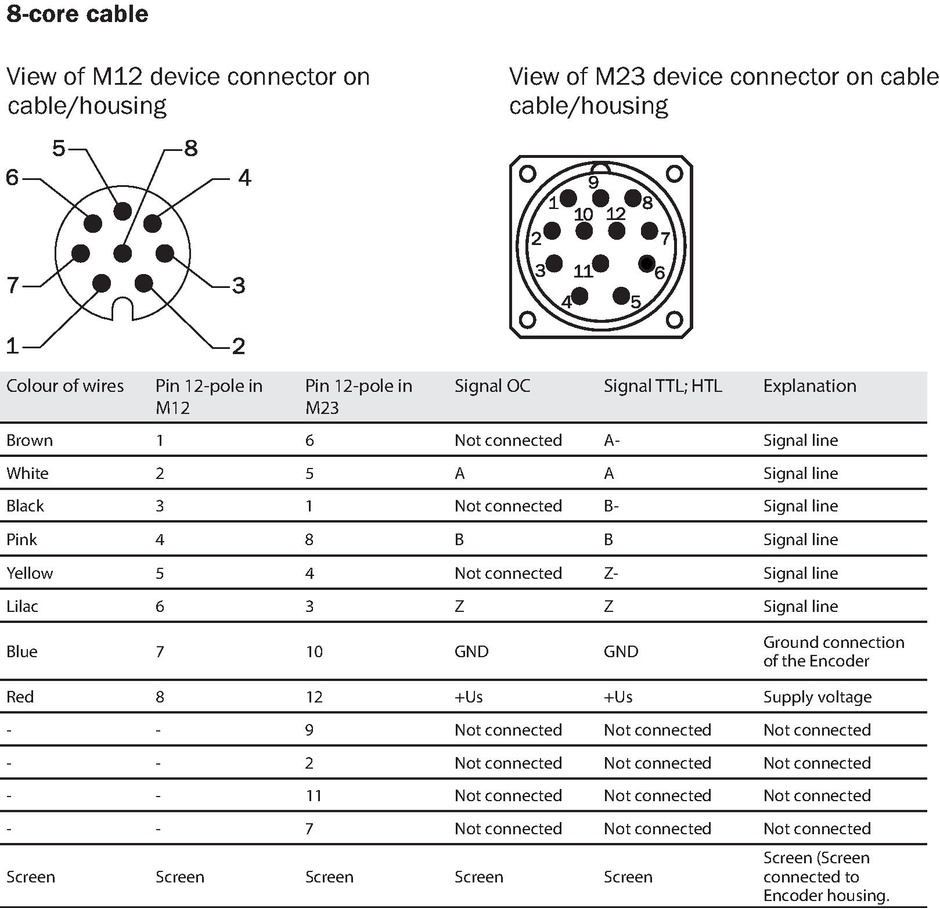

| 連接類型 |
電纜，8 電線, 通用, 1.5 m |
| 最大功耗（空載） |
≤ 0.5 W |
| 負載電流 |
≤ 30 mA, 每個通道 |
| 最大輸出頻率 |
300 kHz 4) |
| 參考信號，數量 |
1 |

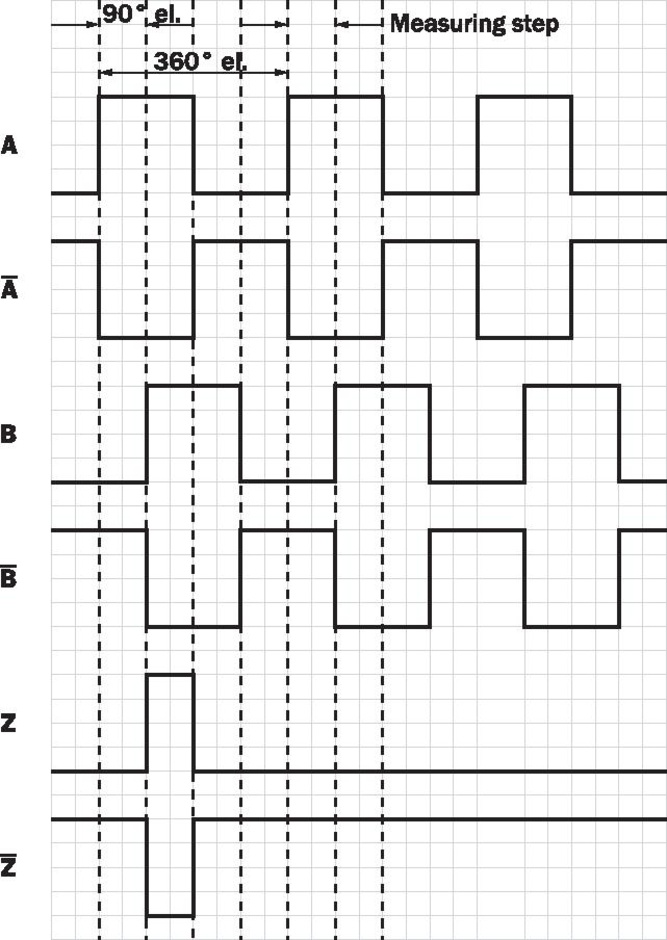

| 參考信號，位置 |
90°, 電氣，與 A 和 B 進行邏輯連接 |
| 極性反接保護 |
? |
| 輸出端短路保護 |
? 5) |
| MTTFd：危險故障間隔時間 |
500 年 (EN ISO 13849-1) 6) |
1) 若無特殊說明，6 通道.
2) 輸出電平取決于供電電壓.
3) 此后可讀取有效信號.
4) 可按要求定制最高 450 kHz.
5) 與另一個通道、US 或 GND 短路，最大允許時間 30 s.

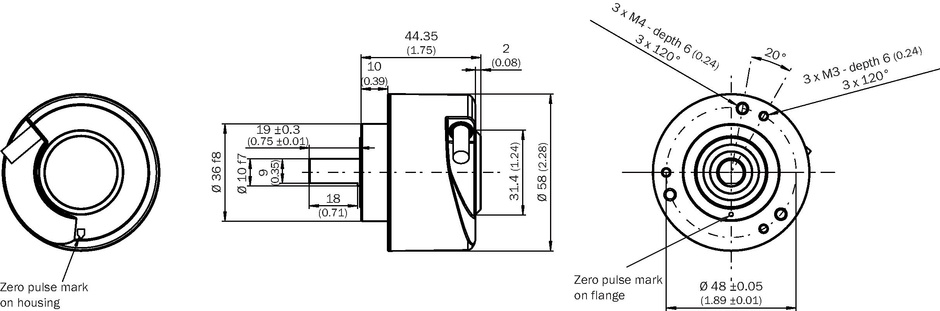

機械參數
| 機械規格 |
實心軸, 夾緊法蘭 |
| 軸直徑 |
10 mm x 19 mm 1) |
| 定子聯軸器 |
帶 3 x M3 和 3 x M4 的法蘭 |
| 規格重量 |
0.3 kg 2) |
| 材料、軸 |
不銹鋼 |
| 材料，法蘭 |
鋁 |
| 材料、外殼 |
鋁 |
| 材料，電纜 |
PVC |
| 啟動轉矩 |
1.2 Ncm (+20 °C) |
| 工作轉矩 |
1.1 Ncm (+20 °C) |
| 允許徑向/軸向軸負載 |
100 N (徑向) 3)
50 N (軸向) 3) |
| 工作轉速 |
6,000 /min 4) |
| 最大工作轉速 |
9,000 /min 5) |
| 轉動慣量 |
33 gcm2 |
| 軸承使用壽命 |
3.6 x 10^9 圈 |
| 最大角加速度 |
≤ 500,000 rad/s2 |
1) 更多信息，請咨詢我們.
2) 針對插頭出線或帶插頭出線的電纜的編碼器.
3) 可按要求定制更高值.
4) 當在規定工作溫度范圍內運行時，轉速為 1000 轉/min 的自發熱為 3.2 K.
5) 不會導致編碼器產生機械故障的最大速度?？赡苡绊懯褂脡勖托盘栙|(zhì)量。請注意最大輸出頻率。.
環境參數
| 電磁兼容性 |
根據 EN 61000-6-2 和 EN 61000-6-3 |
| 外殼防護等級 |
IP 67, 外殼側 (根據 IEC 60529 標準) 1)
IP 65, 軸側 (根據 IEC 60529 標準) |
| 允許相對濕度 |
90 % (光學掃描元件不允許冷凝) |
| 工作溫度范圍 |
–30 °C ... +100 °C, 最大 3000 脈沖/圈 2)
–30 °C ... +85 °C, 最大 3000 脈沖/圈 2) |
| 儲存溫度范圍 |
–40 °C ... +100 °C, 無包裝 |
| 抗沖擊能力 |
250 g, 3 ms (根據 EN 60068-2-27) |
| 抗振能力 |
30 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6) |
1) 安裝配套連接器.
2) 若無特殊說明，該值對應于所有機械形式包括推薦附件。.
