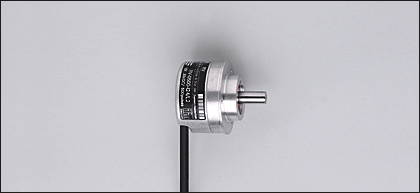

工作參數
工作電壓: 5V±5%/10-30VDC（EnDat 無） 振 蕩: 10g(55-2000Hz)
輸出碼: 格雷碼（SSI ），純二進制（EnDat） 沖 擊: 100g(6ms)
分辨率: 8192 線/圈 連續 4096 圈 最高工作溫度: 100℃
增量信號輸出: 1Vpp，512 線 A、B 雙相正弦波 最低工作溫度: -40℃(固定電纜)
最大電纜長度: 100m（SSI）,150m（EnDat） 外 徑: Ф58mm
電氣允許轉速: 5000 轉/分 轉 軸: Ф10mm x19.5mm
最大機械轉速: 10000 轉／分 Ф12mm（軸套型）
最大軸上負載: 徑向 60N,軸向 40N(n≤6000 轉/分) 防護等級: 外殼、電氣 IP67
啟動轉矩: <1Ncm(20℃) 軸端 IP64 或 IP66
|
棕綠 |
白綠 |
紫 |
黃 |
粉紅 |
灰 |
|
10-30v |
0v |
Clock + |
Clock - |
Date- |
Date + |
|
A、 B 兩相增量信號 |
綠黑 |
黃黑 |
藍黑 |
紅黑 | |
| A+ |
A- |
B+ |
B- | ||
接口信號可選:SSI 或 EnDat ；SSI 接口(RS422 模式) 絕對的位置值由時鐘信號觸發,從高位(MSB)開
始輸出與時鐘信號同步的串行信號,SSI 標準的信號單轉為13 位(串行),多轉為25 位(13+12 位串行).當
不傳送信號時,時鐘和數據位均是高位,在時鐘信號的第一個下降延,當前值開始貯存,從時鐘信號上升延
開始 ,數據信號開始傳送.t3 為恢復信號,等待下次傳送.
